Balok Dua Dudukan Beban Gabungan

Balok Dua Dudukan Beban Gabungan
Penyelesaian beban gabungan dari suatu atau lebih macam gaya, dapat diselesaikan secara terpisah berdasarkan jenis beban dan selanjutnya dilakukan superposisi. Cara superposisi prinsipnya adalah menjumlahkan gaya yang timbul akibat masing-masing jenis beban. Perhatikan contoh soal seperti pada Gambar


Analisis Rangka Batang (Truss) Sederhana

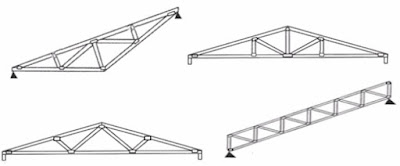

Bentuk struktur rangka batang (truss) dipilih karena mampu menerima beban struktur relatif besar dan dapat melayani kebutuhan bentang struktur yang panjang. Bentuk struktur ini dimaksudkan menghindari lenturan pada batang struktur seperti terjadi pada balok. Pada struktur rangka batang ini batang struktur dimaksudkan hanya menerima beban normal baik tarikan maupun beban tekan. Bentuk paling sederhana dari struktur ini adalah rangkaian batang yang dirangkai membentuk bangun segitiga . Struktur ini dapat dijumpai pada rangka atap maupun jembatan.


Titik rangkai disebut sebagai simpul/ buhul atau titik sambung.
Struktur rangka statis umumnya memiliki dua dudukan yang prinsipnya sama dengan dudukan pada struktur balok, yakni dudukan sendi dan dudukan gelinding atau gelincir.

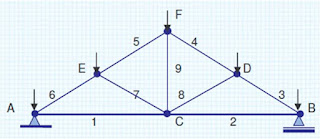

Gambar menunjukkan struktur rangka batang yang tersusun dari rangkaian bangun segitiga yang merupakan bentuk dasar yang memiliki sifat stabil. Persyaratan yang harus dipenuhi untuk kestabilan rangka batang
dapat dituliskan sebagai berikut.

n = 2 J - R

Dimana: J = Jumlah simpul
n = Jumlah batang
R = Jumlah komponen reaksi, RAV, RAH, RBV,



Rangka batang tersebut terdiri dari 9 batang struktur (member) dan 6 titik sambung atau simpul (A-F). Sebagaimana dikemukakan pada bagian balok, bahwa dudukan sendi A dapat menerima 2 arah komponen reaksi, RV dan RH. Sedangkan dudukan gelinding B dapat menerima komponen reaksi RV.
Sehingga terdapat 3 komponen reaksi dudukan. Berdasarkan persyaratan tersebut kestabilan rangka batang dapat ditulis :

n = 2 J - R
9 = 2*6 – 3
9 = 12 - 3 (ok)

Untuk dapat menentukan gaya dengan prinsip perhitungan gaya sesuai hukum Newton, persyaratan kestabilan tersebut harus dipenuhi lebih dahulu. Jika suatu struktur rangka tidak memenuhi persyaratan kestabilan tersebut, struktur rangka tersebut disebut sebagai struktur rangka statis tak tentu. Struktur statis tak tentu ini memerlukan persamaan dan asumsi cukup rumit dan merupakan materi untuk pendidikan tinggi.
Metoda yang banyak digunakan dalam perhitungan rangka sederhana adalah metoda kesetimbangan titik simpul dan metoda potongan (Ritter).

####  Selengkapnya tentang Statika Konstruksi Balok Sederhana
